En plantas de ósmosis inversa que operan con agua de alta concentración de sales, nitratos y cloruros, el acero inoxidable 316L, considerado durante décadas el estándar industrial, puede convertirse en el punto débil del sistema. La corrosión avanza silenciosamente hasta que los costos de mantención se vuelven insostenibles y los reemplazos de piping dejan de ser una excepción para transformarse en una rutina anual.
En Vantech enfrentamos exactamente ese desafío en una planta de ósmosis inversa en operación. El resultado del proyecto es visible: corrosión cero y una vida útil estimada superior a 25 años. Este artículo documenta el diagnóstico, la solución de ingeniería y lo que el antes y después revela sobre la importancia de elegir los materiales correctos.
El problema: corrosión acelerada en piping 316L
El acero inoxidable 316L es una elección razonable en condiciones estándar. Su resistencia a la corrosión es superior al acero convencional, y su uso en sistemas de tratamiento de agua está ampliamente documentado. Sin embargo, existen condiciones operacionales que superan su capacidad de resistencia:
Alta concentración de cloruros. El ion cloruro es el principal agente de corrosión localizada en aceros inoxidables. En concentraciones elevadas (habituales en sistemas de ósmosis inversa que tratan agua con alta salinidad), el 316L puede desarrollar corrosión por picadura incluso con buena calidad de fabricación.
Nitratos en el agua de alimentación. La presencia de nitratos en combinación con cloruros crea un entorno electroquímico particularmente agresivo para el acero, acelerando la degradación superficial y la formación de óxido en uniones y soldaduras.
Temperaturas superiores a 25°C. El aumento de temperatura incrementa la tasa de corrosión de forma no lineal. En sistemas donde el agua de alimentación supera los 25°C, los procesos corrosivos se aceleran significativamente respecto a condiciones de operación estándar.
En el proyecto que documentamos, la combinación de estos tres factores obligaba a reemplazos anuales del piping, un costo recurrente que impactaba directamente el presupuesto operacional de la planta y generaba tiempos de parada programados que afectaban la continuidad del proceso.
El diagnóstico: cuándo el problema deja de ser de mantención y pasa a ser de ingeniería
La primera pregunta que debe hacerse ante una falla recurrente de piping no es “¿cuándo lo cambiamos?” sino “¿por qué está fallando?”. En este caso, la respuesta estaba en la caracterización del agua de proceso:
- Concentración de cloruros por encima del umbral de tolerancia del 316L
- Presencia de nitratos en la alimentación
- Temperatura de operación sostenida sobre los 25°C
Esos parámetros definen un entorno donde ningún acero inoxidable convencional tendrá un desempeño aceptable a largo plazo. El cambio de material no era opcional: era la única solución técnicamente correcta.
La solución: piping FRP PN25 fabricado bajo estándar propio
La fibra de vidrio reforzada (FRP) es un material compuesto que combina resinas poliméricas con fibras de vidrio para generar una estructura de alta resistencia mecánica y química. A diferencia del acero inoxidable, el FRP no sufre corrosión electroquímica. Su degradación por agentes químicos depende de la formulación de la resina, que puede seleccionarse según las condiciones específicas del proceso.
Para este proyecto, Vantech diseñó y fabricó el piping de alta presión en FRP con clasificación PN25, bajo un estándar propio de ingeniería desarrollado para sistemas de ósmosis inversa en condiciones agresivas. Las decisiones técnicas clave incluyeron:
Selección de resina específica para el entorno químico. La formulación de la resina determina la resistencia del FRP a los agentes presentes en el agua de proceso: cloruros, nitratos, pH y temperatura. Una resina genérica no garantiza el mismo desempeño que una seleccionada para las condiciones reales de operación.
Clasificación PN25. Las líneas de alta presión en sistemas de ósmosis inversa operan bajo presiones que exigen un piping certificado para ese rango. El FRP PN25 cumple con los requisitos estructurales del sistema sin necesidad de sobre-dimensionamiento.

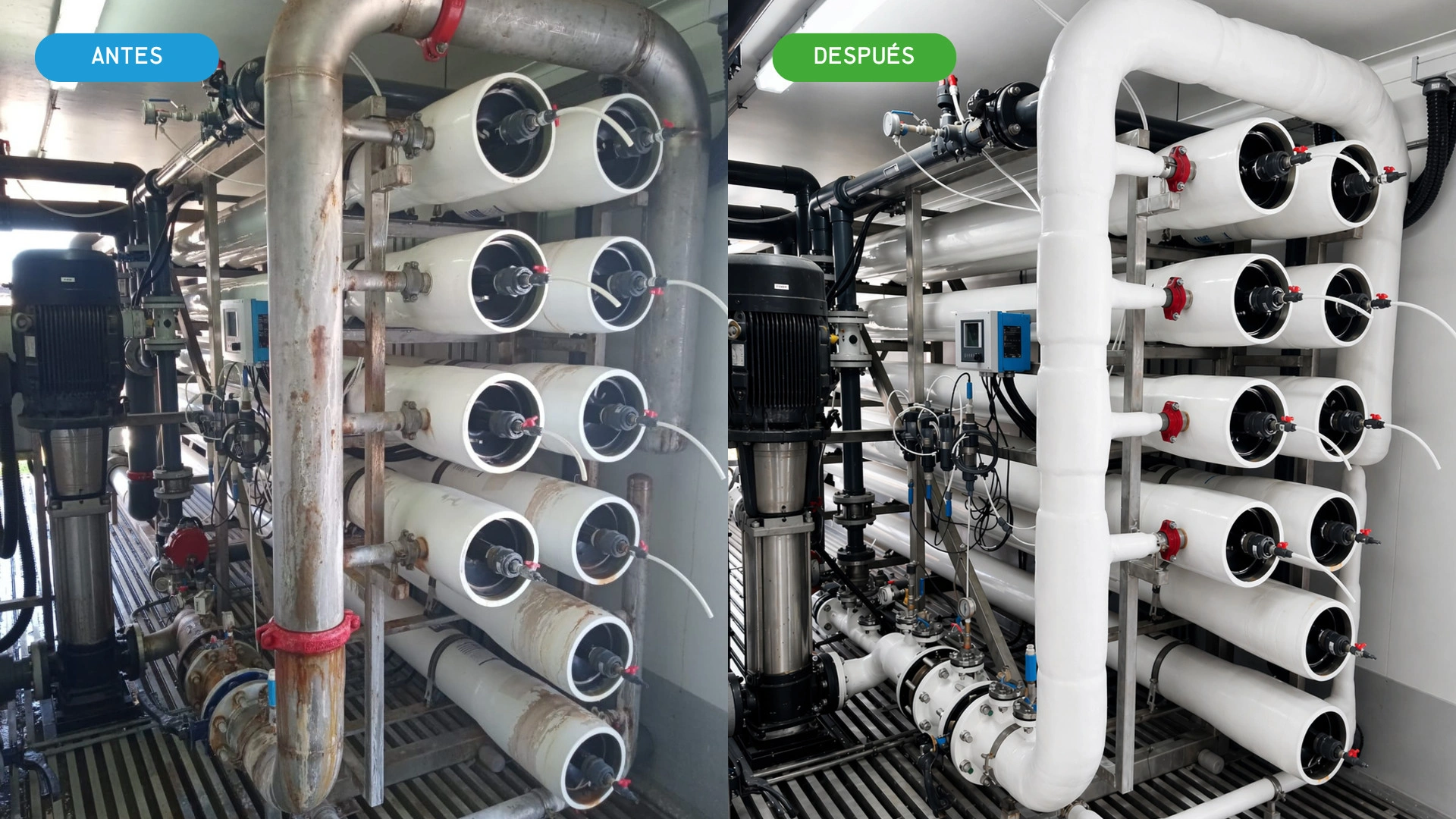

Antes y después: lo que las fotos muestran
Las imágenes del proyecto documentan la diferencia de forma directa.
Estado inicial (acero 316L): piping con corrosión visible en uniones, bridas y tramos rectos. La degradación superficial es el síntoma de un problema que avanza también hacia el interior del material, comprometiendo la integridad estructural del sistema y el riesgo de contaminación del agua tratada.
Estado final (FRP PN25): piping completamente nuevo, limpio, sin corrosión y con un acabado que refleja la calidad del proceso de fabricación. El sistema queda configurado para operar sin intervenciones por corrosión durante décadas.
El contraste visual no es estético: es una representación directa del impacto técnico y económico de la decisión de ingeniería.
Resultados del proyecto
Corrosión cero desde la puesta en marcha del nuevo piping FRP.
Vida útil estimada superior a 25 años en las condiciones de operación documentadas, frente a los reemplazos anuales que requería el acero 316L.
Eliminación de paradas programadas por mantención de piping, lo que mejora la disponibilidad operacional de la planta.
Reducción del costo total de operación al eliminar el ciclo recurrente de compra e instalación de piping de reemplazo.
¿Cuándo tiene sentido reemplazar el piping de acero por FRP en sistemas de ósmosis inversa?
No todo sistema de ósmosis inversa requiere piping FRP. La decisión depende de la caracterización del agua de proceso y las condiciones de operación. Los escenarios donde el cambio tiene mayor justificación técnica y económica son:
- Agua con alta concentración de cloruros (> 500 ppm en alimentación)
- Presencia de nitratos u otros agentes oxidantes
- Temperaturas de operación sostenidas sobre los 20-25°C
- Historial de corrosión localizada (picaduras) en el piping actual
- Reemplazos de piping con frecuencia menor a 5 años
Si su planta presenta uno o más de estos factores, una evaluación técnica puede determinar si el cambio de material es la solución correcta, antes de que el siguiente reemplazo anual se convierta en una parada no programada.
Conclusión
La corrosión en piping de acero inoxidable no es un problema de calidad del material: es una consecuencia predecible cuando las condiciones del proceso superan los límites de tolerancia del acero. En esos casos, cambiar el material es más eficiente que mantener un ciclo de reemplazos que consume recursos sin resolver el problema de fondo.
El piping FRP PN25, fabricado con la resina y el estándar correctos para las condiciones específicas de la planta, es la respuesta de ingeniería que elimina la corrosión de forma definitiva y extiende la vida útil del sistema a décadas.
En Vantech desarrollamos este tipo de soluciones desde el diagnóstico hasta la fabricación e instalación, con soporte técnico 24/7 para la operación posterior.
¿Su planta opera con piping de acero y presenta corrosión? Solicite una evaluación técnica →
